RCH-AC-LB-JT-PA22 - Junta vía de rodillos portante 55x52x22

Materiales y temperaturas:

Características del producto:
(CF): Sistema de contención con bridas; (CS): Sistema de contención acanalada.

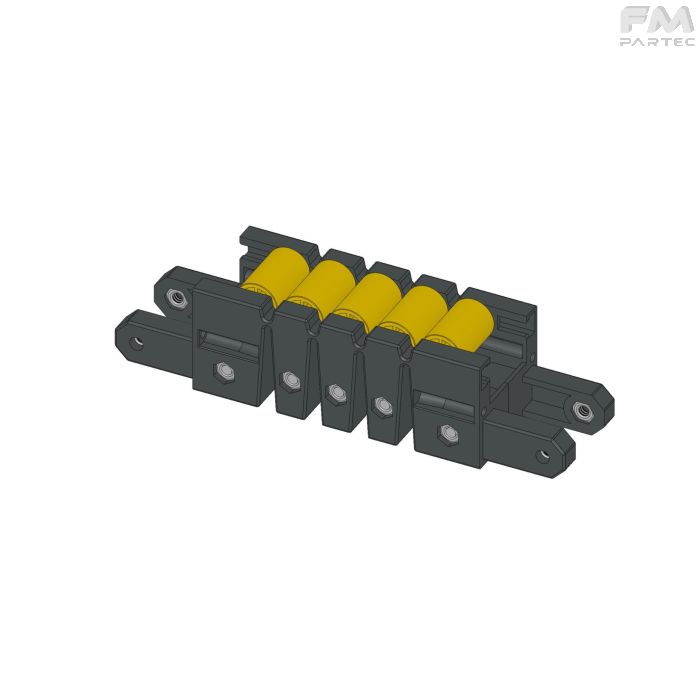

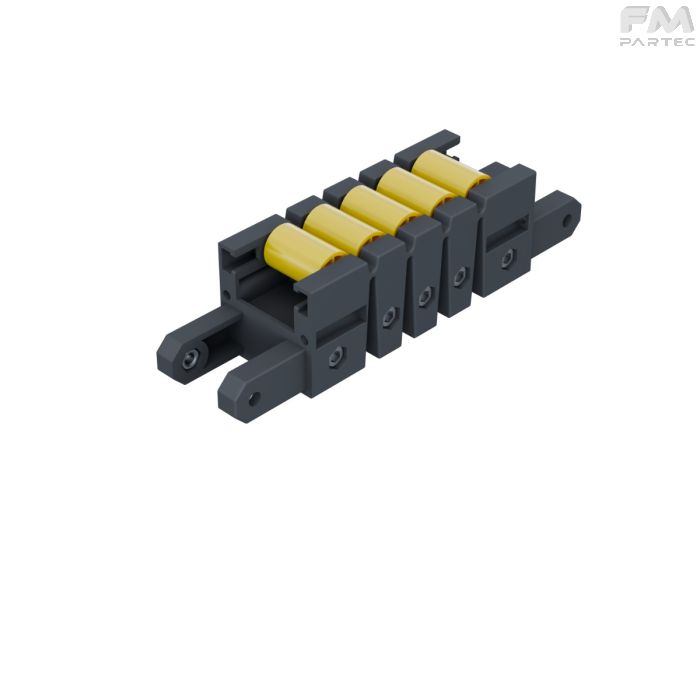

Elemento de unión entre dos vías de rodillos portantes de paso 22, permite realizar tramos continuos de cierta longitud o modificar la curvatura de las vías de rodillos utilizadas como superficie de deslizamiento. Para aplicar la junta, es necesario que los extremos de las vías de rodillos que se van a unir no lleven cabezales; los cuatro salientes se encajan en el perfil en la separación axial indicada (D) y se bloquean los cuatro tornillos prisioneros M6 incluidos.

Su conformación ha sido diseñada para poder utilizar distintos tipos de rodillos (ver tablas de códigos), y en particular los que proporcionan contención lateral a lo transportado. Convencionalmente, se ha establecido que, en el caso de la sistema de contención con brida,la junta (CF) lleva bridas en tres de los cinco rodillos, mientras cuando la sistema de contención es acanalada (CS), tiene tres de los cinco rodillos acanalados. Estas dos alternativas han sido diseñadas para poder acoplar cualquier configuración de nuestras vías de rodillos portantes.

Al utilizarlo, es muy importante respetar el límite de curvatura, definido por los ángulos indicados, para mantener la funcionalidad. Considerando la posición de reposo rectilínea, es posible aplicar un ángulo (alfa) máx. de 50°, que hace que se acerque el lado opuesto a los rodillos. Si se debe obtener la curvatura, acercando los rodillos, se aplica un ángulo (beta) de máx. 60°.
