RCH-AC-MD-JT-PA22 - Junta de rodillos modular paso 22
FMPartec: Engineering & Moulding
FM Partec S.p.A.
FM Partec S.p.A.
Especificaciones técnicas
Materiales y temperaturas:
| Naranja | Amarillo | Azul | |
| Perfil | aluminio anodizado | aluminio anodizado | aluminio anodizado |
| Guías | POM | POM | POM |
| Rodillo | TPU | PA | PA |
| Perno | Latón | Latón | Plástico integrado |
| Temperatura | +70°C -20°C | +90°C -20°C | +90°C -20°C |
Características del producto:

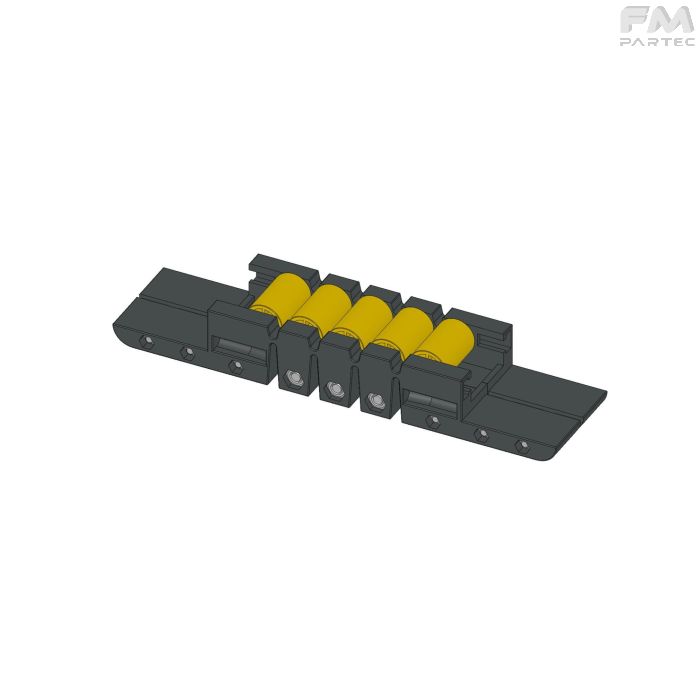

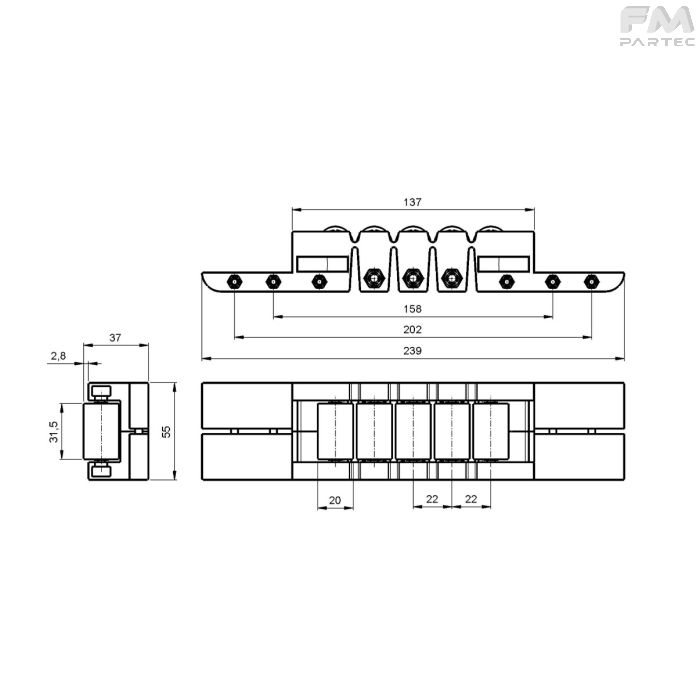

Elemento de unión entre dos vías de rodillos modulares paso 22, permite realizar tramos continuos de una cierta longitud o modificar la curvatura de vías de rodillos empleadas como sistema de contención lateral. Para poder aplicar la unión es necesario que las vías de rodillos no lleven cabezales en los extremos a unir; hay que perforar el saliente inferior de la extrusión en las separaciones axiales indicadas (D,E) para fijar los 4 tornillos M4 con tuercas incluidos.
En su utilización, es muy importante respetar el límite de curvatura, definido por los ángulos indicados, para mantener la funcionalidad.
Teniendo en cuenta la posición de reposo recta, se puede aplicar un ángulo (alfa) de 55° como máximo, que hace que se acerque la zona opuesta a los rodillos. Si hay que obtener la curvatura, acercando los rodillos entre ellos, hay que aplicar un ángulo (beta) de 60° como máximo.
