VA-GV-C3 - Valvola a serranda T80 T90 T100

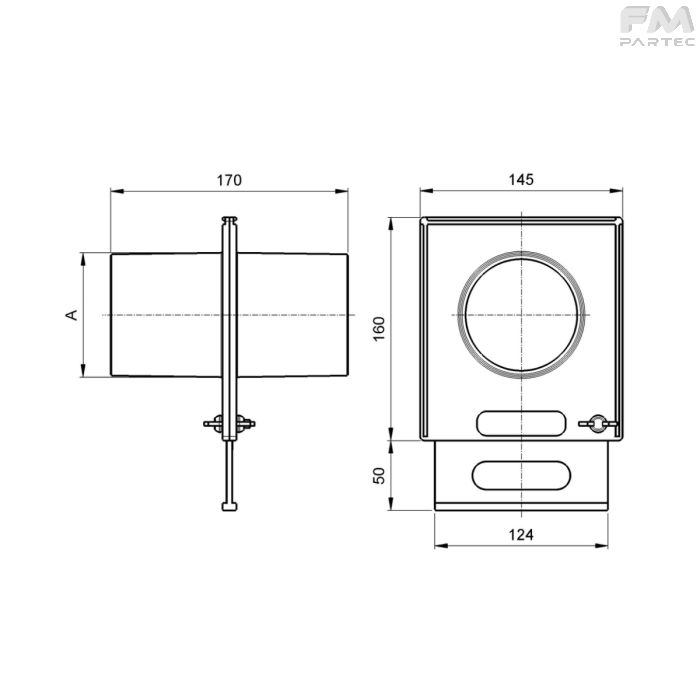

Disegno tecnico Sku: VA-GV-C3
VA-GV-C3 - Valvola a serranda T80 T90 T100
© Copyright 2026
FM Partec S.p.A.
Immagini non riproducibili se non citando la fonte

Seleziona articolo

Codice
Descrizione
Ø A
  •
  • 80
  • 90
  • 100
Colore
  •
  • Grigio
Qtà
3D Model
F250001001C0
VA.GV 80 M/M GY (pack20)
80
Grigio
Valvola a serranda T80 T90 T100
F250001001C0 - VA.GV 80 M/M GY (pack20)
Download CAD Model
F250002001C0
VA.GV 90 M/M GY (pack20)
90
Grigio
Valvola a serranda T80 T90 T100
F250002001C0 - VA.GV 90 M/M GY (pack20)
Download CAD Model
F250003001C0
VA.GV 100 M/M GY (pack20)
100
Grigio
Valvola a serranda T80 T90 T100
F250003001C0 - VA.GV 100 M/M GY (pack20)
Download CAD Model
F250001001C0
F250002001C0
F250003001C0
Valvola a serranda T80 T90 T100
F250001001C0 - VA.GV 80 M/M GY (pack20)
Download CAD Model
Valvola a serranda T80 T90 T100
F250002001C0 - VA.GV 90 M/M GY (pack20)
Download CAD Model
Valvola a serranda T80 T90 T100
F250003001C0 - VA.GV 100 M/M GY (pack20)
Download CAD Model

Specifiche tecniche

Materiale: HIPS con viteria zincata

Temperatura: +70°C -20°C

Caratteristiche prodotto:

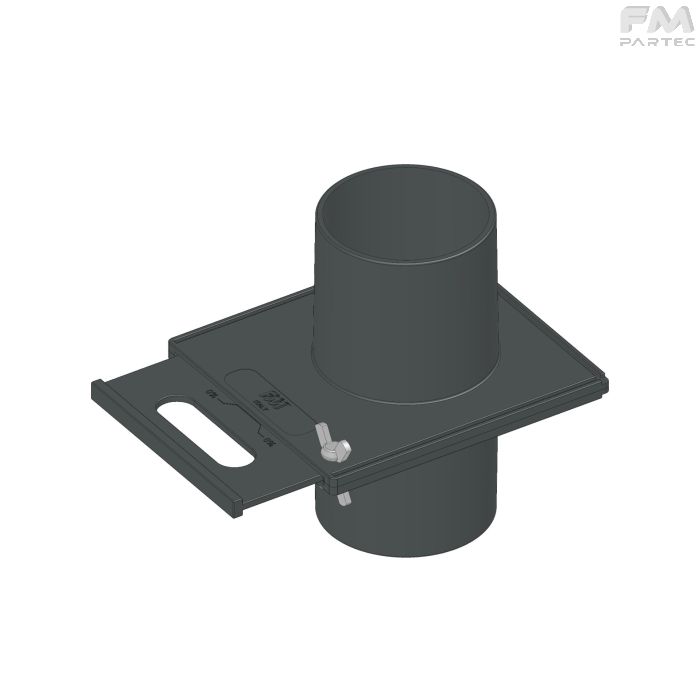

Le valvole a serranda hanno il vantaggio di regolare in modo molto semplice il flusso d'aria mediante la riduzione della condotta attraverso la serranda su cui è presente una scala graduata che ne indica la percentuale di apertura e chiusura della sezione.
Il bloccaggio nella posizione desiderata è realizzato con dadi e viti.
Inoltre è possibile creare delle batteria di valvole in serie semplicemente assemblandole fra loro con appositi profili di alluminio.
