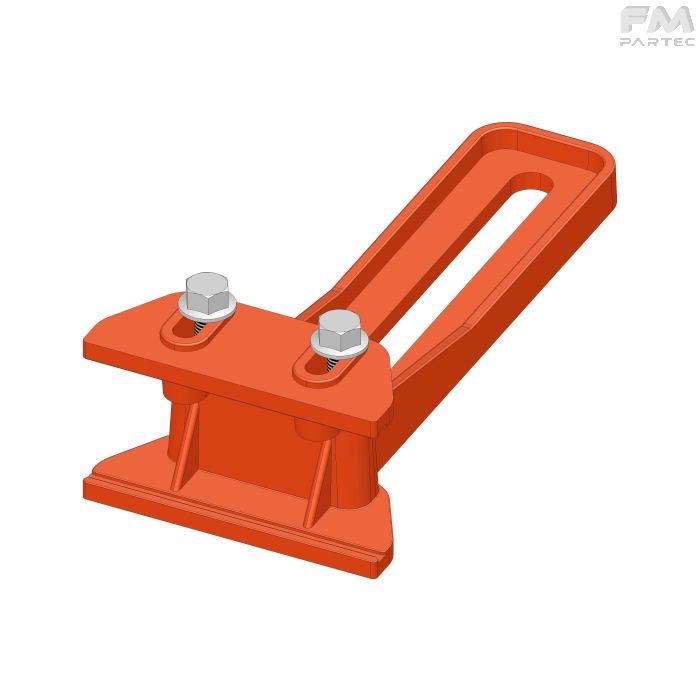

SU-BH-40AJ - Staffe portalama 40 registrabile

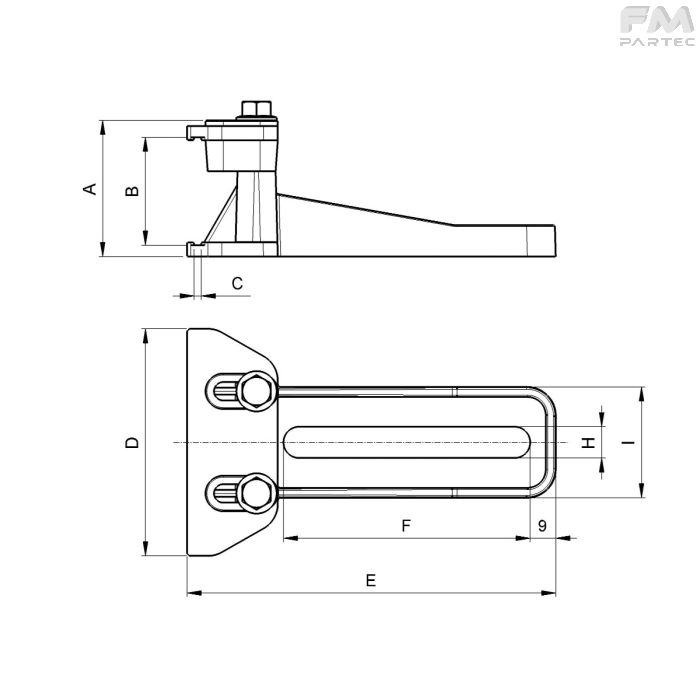

Disegno tecnico SKU SU-BH-40AJ
SU-BH-40AJ - Staffe portalama 40 registrabile
© Copyright 2026
FM Partec S.p.A.
Immagini non riproducibili se non citando la fonte

Seleziona articolo

Codice
Descrizione
A
  •
  • 49
  • 48
B
  •
  • 39
  • 38
C
  •
  • 2
  • 2.50
D
  •
  • 81.50
  • 80
E
  •
  • 115
  • 130
  • 160
  • 180
F
  •
  • 68
  • 87
  • 116
  • 136
H
  •
  • 10
  • 11
I
  •
  • 40.50
  • 39
Colore
  •
  • Arancione
Qtà
3D Model
F050001005C0
SU.PL ST 40 L115 AJ (pack100)
49
39
2
81.50
115
68
10
40.50
Arancione
Staffe portalama 40 registrabile
F050001005C0 - SU.PL ST 40 L115 AJ (pack100)
Download CAD Model
F050001009C0
SU.PL ST 40 L130 AJ (pack100)
48
38
2.50
80
130
87
11
39
Arancione
Staffe portalama 40 registrabile
F050001009C0 - SU.PL ST 40 L130 AJ (pack100)
Download CAD Model
F050001010C0
SU.PL ST 40 L160 AJ (pack100)
48
38
2.50
80
160
116
11
39
Arancione
Staffe portalama 40 registrabile
F050001010C0 - SU.PL ST 40 L160 AJ (pack100)
Download CAD Model
F050001011C0
SU.PL ST 40 L180 AJ (pack100)
48
38
2.50
80
180
136
11
39
Arancione
Staffe portalama 40 registrabile
F050001011C0 - SU.PL ST 40 L180 AJ (pack100)
Download CAD Model
F050001005C0
F050001009C0
F050001010C0
F050001011C0
Staffe portalama 40 registrabile
F050001005C0 - SU.PL ST 40 L115 AJ (pack100)
Download CAD Model
Staffe portalama 40 registrabile
F050001009C0 - SU.PL ST 40 L130 AJ (pack100)
Download CAD Model
Staffe portalama 40 registrabile
F050001010C0 - SU.PL ST 40 L160 AJ (pack100)
Download CAD Model
Staffe portalama 40 registrabile
F050001011C0 - SU.PL ST 40 L180 AJ (pack100)
Download CAD Model

Specifiche tecniche

Materiali: PA6

Temperatura: +90°C -20°C

Caratteristiche prodotto:
Le staffe portalama hanno al funzione di sorreggere le lame di contenimento sulle linee di smaltatura.
Questa versione permette una regolazione della piastrina superiore che permette di regolare l'inclinazione della lama.
Disponibili con diverse lunghezze e regolazioni.
