SRS-LH-RR - Srs con regolazione laterale destra

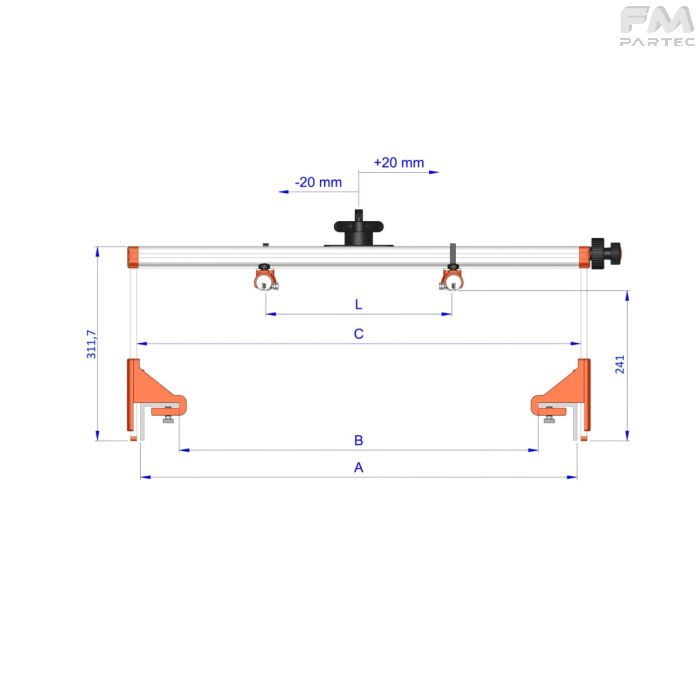

Disegno tecnico SKU SRS-LH-RR
SRS-LH-RR - Srs con regolazione laterale destra
© Copyright 2026
FM Partec S.p.A.
Immagini non riproducibili se non citando la fonte

Seleziona articolo

Codice
Descrizione
A
  •
  • 420
  • 500
  • 600
  • 700
  • 800
B
  •
  • 296
  • 376
  • 476
  • 576
  • 676
C
  •
  • 432
  • 512
  • 612
  • 712
  • 812
L max
  •
  • 385
  • 465
  • 565
  • 665
  • 765
Qtà
3D Model
SRS.LH RLT RG FR.420
420
296
432
385
Srs con regolazione laterale destra
F050012001 - SRS.LH RLT RG FR.420
Download CAD Model
SRS.LH RLT RG FR.500
500
376
512
465
Srs con regolazione laterale destra
F050013001 - SRS.LH RLT RG FR.500
Download CAD Model
SRS.LH RLT RG FR.600
600
476
612
565
Srs con regolazione laterale destra
F050014001 - SRS.LH RLT RG FR.600
Download CAD Model
SRS.LH RLT RG FR.700
700
576
712
665
Srs con regolazione laterale destra
F050015001 - SRS.LH RLT RG FR.700
Download CAD Model
SRS.LH RLT RG FR.800
800
676
812
765
Srs con regolazione laterale destra
F050016001 - SRS.LH RLT RG FR.800
Download CAD Model
Srs con regolazione laterale destra
F050012001 - SRS.LH RLT RG FR.420
Download CAD Model
Srs con regolazione laterale destra
F050013001 - SRS.LH RLT RG FR.500
Download CAD Model
Srs con regolazione laterale destra
F050014001 - SRS.LH RLT RG FR.600
Download CAD Model
Srs con regolazione laterale destra
F050015001 - SRS.LH RLT RG FR.700
Download CAD Model
Srs con regolazione laterale destra
F050016001 - SRS.LH RLT RG FR.800
Download CAD Model

Specifiche tecniche

Creato per linee con telai piccoli, massimo 1000mm, SRS nasce per effettuare il cambio formato in modo rapido e semplice.

La maniglia centrale permette la regolazione congiunta centrale dei due lati del contenimento.

Inoltre, questa versione con manopola laterale permette di modificare il centraggio di +- 20mm, in modo da creare un ingresso perfetto per macchine serigrafiche / digitali.
La manopola laterale presenta un bloccaggio in modo da assicurare che il centraggio non venga modificato accidentalmente o durante il processo di trasporto.
Per modificare il centraggio è necessario:

  • sbloccare la ghiera di fissaggio ruotando in senso antiorario;
  • modificare il centraggio agendo sulla manopolda D.35;
  • una volta raggiunta la misura desiderata, tenere ferma la manopola D.35 e bloccare di nuovo la ghiera di fissaggio ruotandola in senso orario.

Nella parte inferiore del profilo è presente una guarnizione di tenuta in gomma che non permette a smalto, polvere o altro di entrare e bloccare i meccanimi di movimento.

Il nucleo centrale rotante (NCR) di presa di lame o rulliere, permette anche una inclinazione in caso non si debba toccare la parte superiore del prodotto trasportato.

Sulla parte laterale della testata è presente una freccia che indica il senso di avanzamento delle linee. E' importante rispettarlo nel montaggio in quanto i due NCR presentano una lieve apertura per favorire il materiale in ingresso.

La versione Tipo A è per telai ad L. Disponibile anche in versione Tipo B per telai standard in alluminio.
